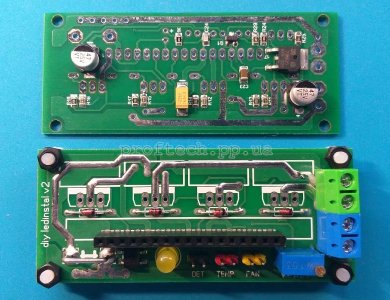

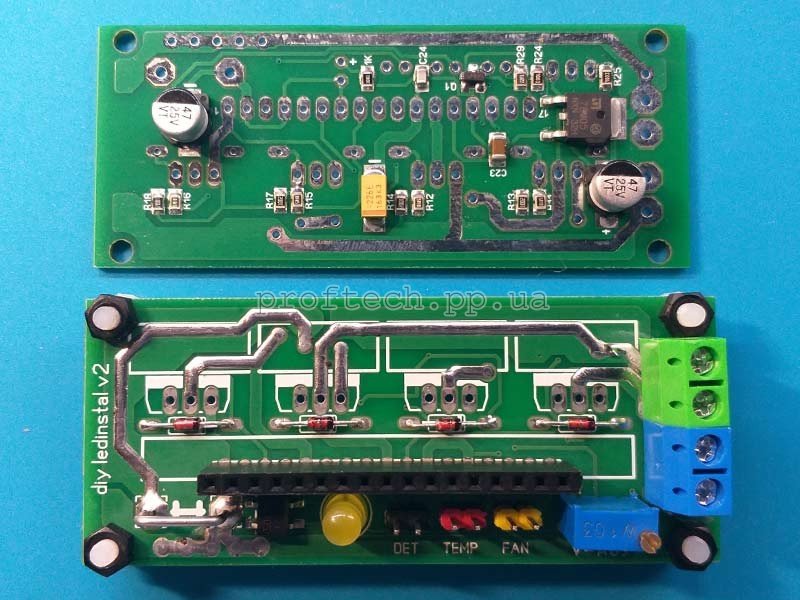

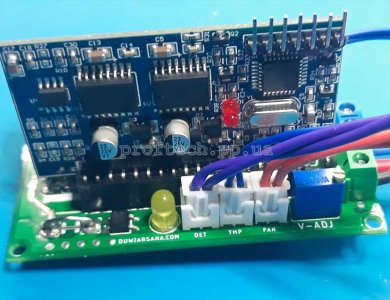

Перетворювач 12-220В синусоїда, зібрана друкована плата [без транзисторів] для egs002 (DIY)
- зібрана плата без транзисторів - 200 грн

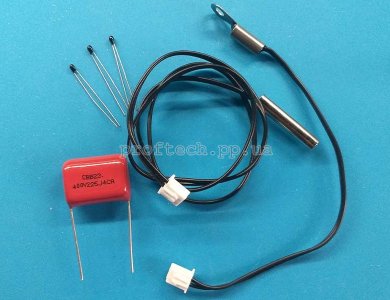

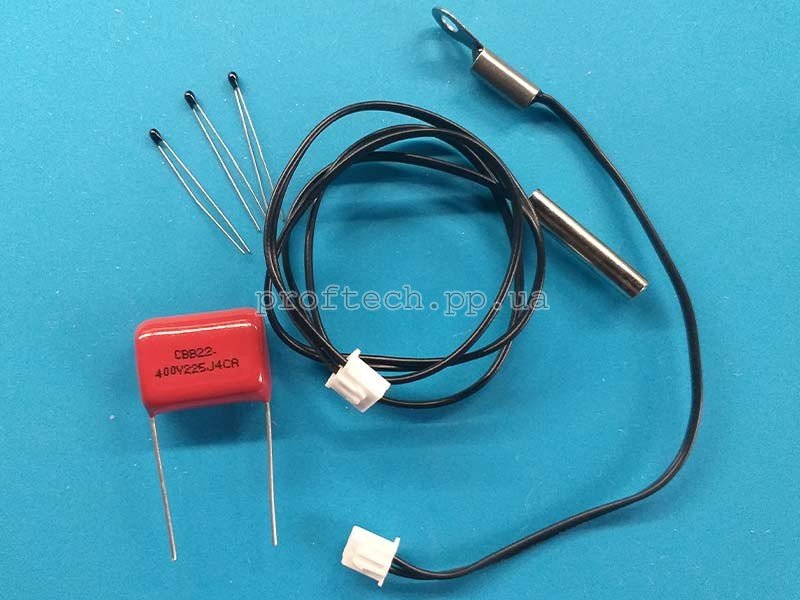

- терморезистор NTC 10к (без дроту) +5 грн
- конденсатор 2,2мкФ*400В + 15 грн
- Розмір плати: 33*80мм

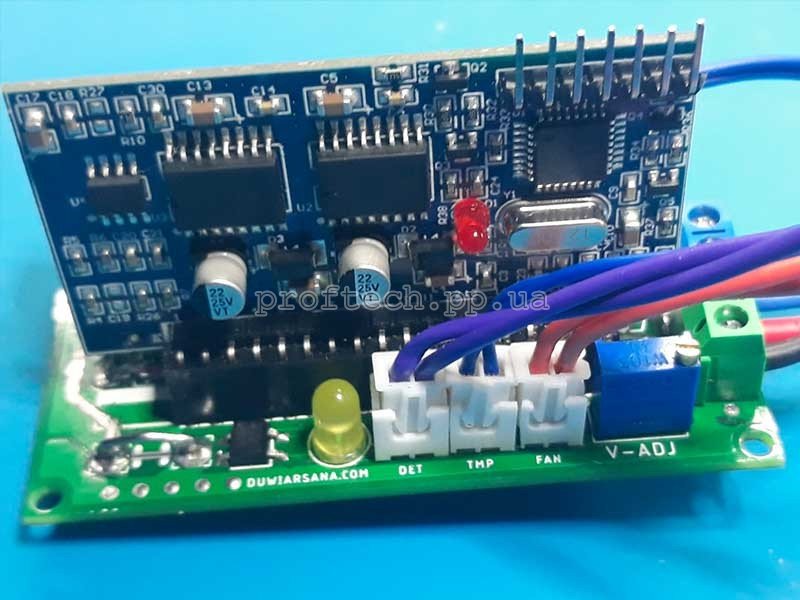

Підключення плати:
- FAN - вихід на вентилятор охолождення 12В
- TEMP - вхід NTC 10к для контролю температури транзисторів
- DET - вхід контролю напруги 220В
- V-ADJ - змінний резистор підстройки вихідної напруги
- ~~ - вихід на трансформатор
- +- - живлення 12 Вольт
Підключення трансформатору до плати через дросель зменшує нагрів та споживання струму на холостому ходу.
Трансформатор підходить від безперебійника з двома або однією обмоткою 6-7 Вольт для живлення від акумулятора 12В
З трансформатора можна отримувати змінну напругу любої величини, наприклад 12В та(або) 24В
*гарантійні умови не розповсюджуються на підключення живлення в зворотній полярності
