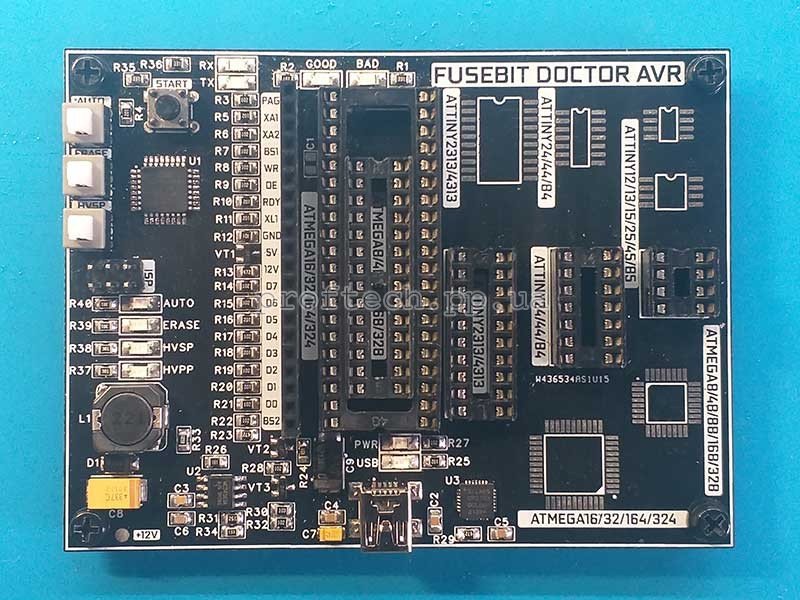

Atmega fusebit doctor 2.11 / 2.14
- Підключення до ПК через USB-UART: (мікросхема на платі CP2102)
- версія 2.11 (за замовчуванням)
- версія 2.14 (відмітка в замовленні), плати відрізняються для всіх 20pin МК atiny 2313/4313...
- живлення та зв'язок з ПК - роз'єм mini USB 5 вольт
особливості версій прошивок:
- v2.14 не підтримує attiny15;
- v2.11 з atmega8 в терміналі не відображає моделі МК, (мало мам'яті);
- v2.11 потрібно відключати живлення при заміні МК
Пристрій призначений для повернення до життя мікроконтролерів з неправильно прошитими фьюзами та помилками в сигнатурі.
Такими фьюзами можуть бути:
- CKSEL фьюзи вибору генератора, що задає (вибраний зовнішній генератор за його відсутності або обрана дуже маленька частота внутрішнього);
- SPIEN заборона послідовного програмування;
- RSTDISBL використання ніжки скидання як додаткової лінії введення-виведення;
- встановлені LOCK біти;
- Інші, що заважають послідовному програмуванню.
Підтримує понад 100 типів мікроконтролерів AVR.
Працює повністю в автоматичному режимі.
При підключенні до ПК є можливість відновлювіти МК з запорченою сигнатурою (в деяких випадках) і міняти ф'юзи та локбіти в ручному режимі.
