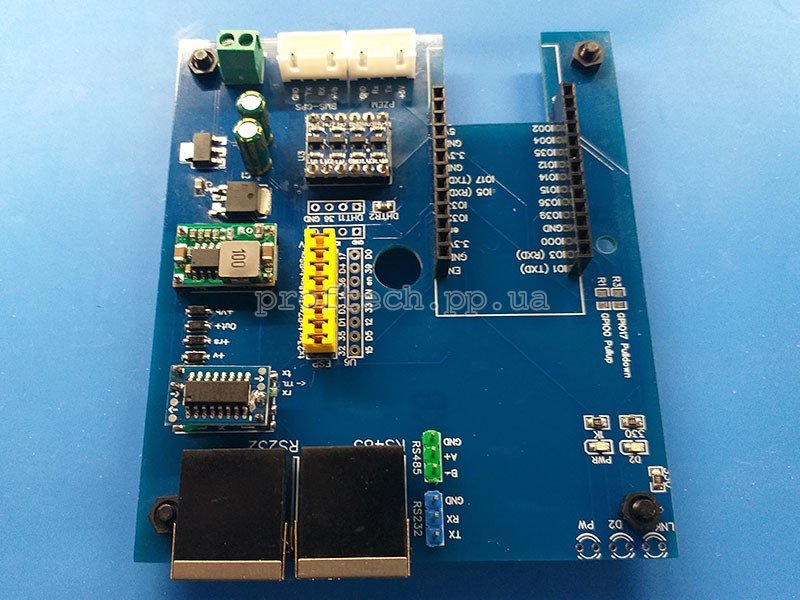

Зібрана комунікаційна плата модуля WT32-ETH01 для підключення пристроїв до ESPHome

Інтерфейси:

• LAN - RG45 (LAN8720) mdc_pin: GPIO23 mdio_pin: GPIO18
• RS232 - RJ45 (1 Tx, 2 Rx, 4 +12V, 8GND)  tx_pin: GPIO32  rx_pin: GPIO35
• RS485 RJ45 (1,2 +5V; 3,4 B-; 5,6 A+; 7,8 GND)  tx_pin: GPIO14  rx_pin: GPIO36
• UART - PZEM (Tx, Rx, GND, 5V) tx_pin: GPIO1 rx_pin: GPIO3
• UART - BMS (Tx, Rx, GND) tx_pin: GPIO4 rx_pin: GPIO17

живлення 5В, 12В/24В

Для початкового програмування модуля WT32-ETH01 потрібен USB-UART перетворювач.

Щоб прошити плату необхідно замкнути джампером піни (IO0 на GND) і пересмикнути живлення чи «скинути» ESP32 через пін EN (коротко замкнути EN на GND), і після цього взаємодіяти по UART.

Інформація з інтеграціі інверторів, mppt та bms до ESPHome:

• PowMr - github.com/odya/esphome-powmr-hybrid-inverter
• Easun, ISolar - github.com/syssi/esphome-smg-ii
• Voltronic - github.com/syssi/esphome-votronic
• PipSolar - github.com/syssi/esphome-pipsolar
• APC UPS - github.com/syssi/esphome-apc-ups
• Must - github.com/vladyspavlov/esphome-must-inverter
• Growatt - github.com/klatremis/esphome-for-growatt
• Deye - github.com/klatremis/esphome-for-deye
• Epever MPPT - devices.esphome.io/devices/epever_mptt_tracer_an
• PACE BMS - github.com/syssi/esphome-pace-bms
• Налаштування ESPHome - dou.ua/forums
• Modbus Controller - esphome.io

Додаткова комплектація:

• шлейф підключення pzem-004t
• шлейф підключення JK-BMS UART з роз'ємами JST1.25-4P та XH2.54-4P

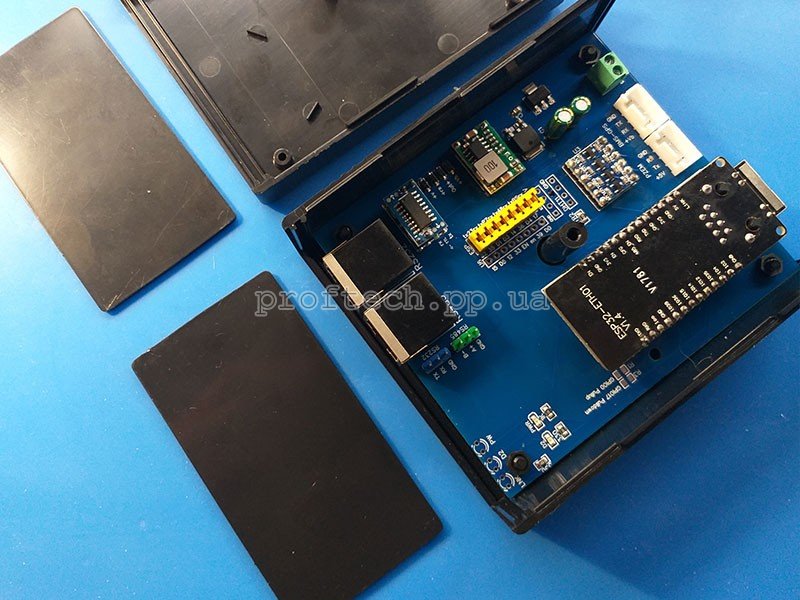

• корпус В5*Ш9*Д11см

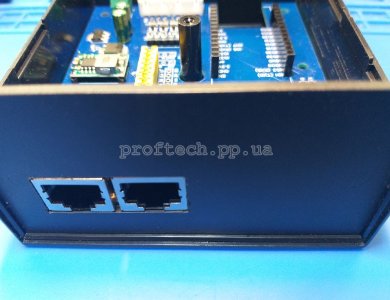

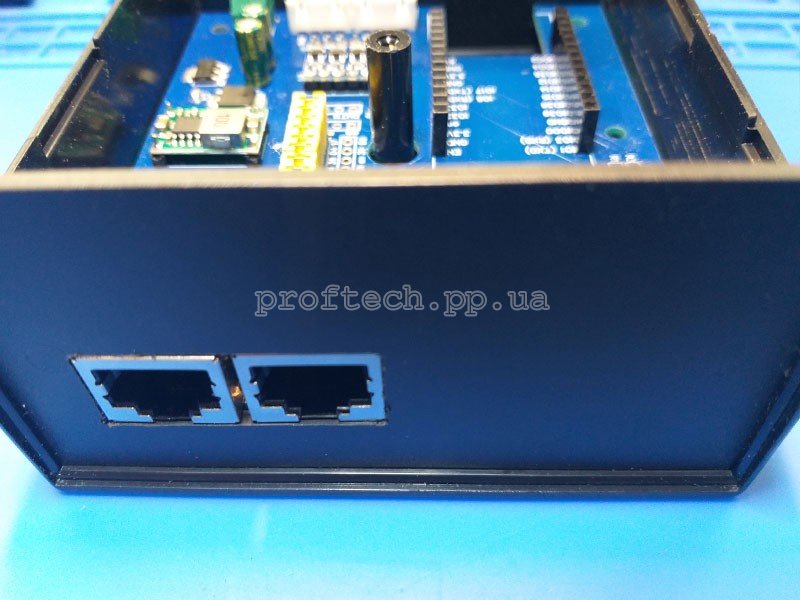

• корпус В5*Ш9*Д11см з монтажем (отвори під RJ45) +40грн
• WT32-ETH01 в комплект не входить

esphome:
 name: wt32-eth01
esp32:
  board: esp32dev
  framework:
    type: esp-idf
ethernet:
 type: LAN8720
 mdc_pin: GPIO23
 mdio_pin: GPIO18
 clk:
  pin: GPIO0
  mode: CLK_EXT_IN
 phy_addr: 1
 power_pin: GPIO16
