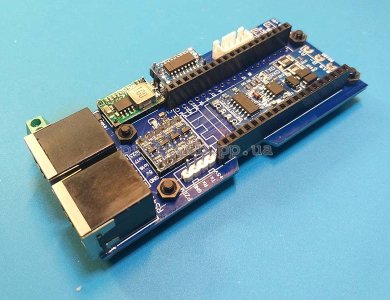

Зібрана плата модуля ESP32 для підключення інвертора до ESPHome та HA
Інтерфейси:
- RS232 - RJ45 (1 Tx, 2 Rx, 4 +12V, 8 GND) tx_pin: GPIO16 rx_pin: GPIO17
- RS485 RJ45 (1,2 +5V; 3,4 B-; 5,6 A+; 7,8 GND) tx_pin: GPIO25 rx_pin: GPIO26
- UART - PZEM (Tx, Rx, GND, 5V) tx_pin: GPIO01 rx_pin: GPIO03
- UART - BMS (Tx, Rx, GND) tx_pin: GPIO21 rx_pin: GPIO22
- ESP32 - 38pin
живлення 5В, 12В або 24В(опція)
Пристрій підходить усім, хто має сервер HomeAssistant і хоче підключити до нього гібридний інвертор, та володіє початковим досвідом використання EspHome.
Інформація з інтеграціі інверторів, mppt та bms до ESPHome:
- PowMr - github.com/odya/esphome-powmr-hybrid-inverter
- Easun, ISolar-github.com/syssi/esphome-smg-ii
- Voltronic - github.com/syssi/esphome-votronic
- PipSolar - github.com/syssi/esphome-pipsolar
- APC UPS - github.com/syssi/esphome-apc-ups
- Must - github.com/vladyspavlov/esphome-must-inverter
- Growatt -github.com/klatremis/esphome-for-growatt
- Deye - github.com/klatremis/esphome-for-deye
- Solis - github.com/hn/ginlong-solis
- Epever MPPT - devices.esphome.io/devices/epever_mptt_tracer_an
- PACE BMS - github.com/syssi/esphome-pace-bms
- Налаштування ESPHome - dou.ua/forums
- Modbus Controller - esphome.io
Додаткова комплектація:

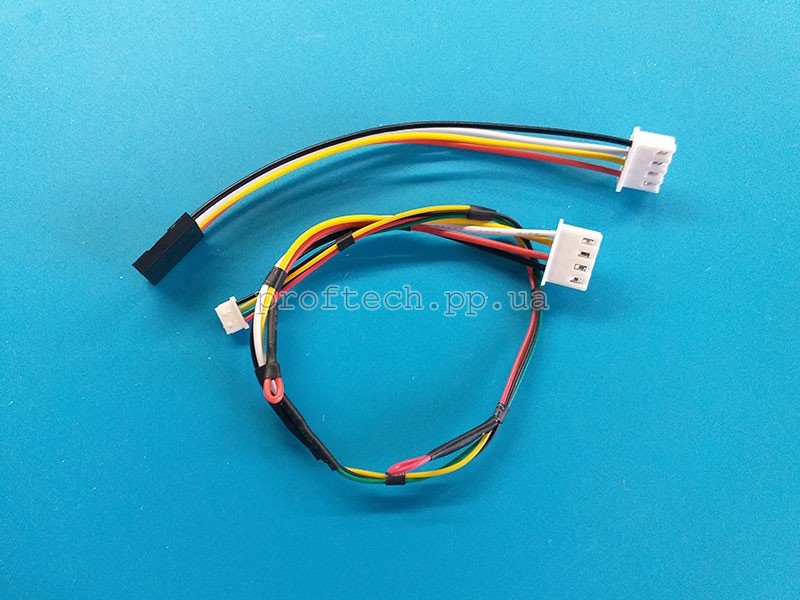

- шлейф підключення pzem-004t
- шлейф підключення JK-BMS UART з роз'ємами JST1.25-4P та XH2.54-4P
- универсальна модифікація 23мм + 25мм (додаткова контактна планка)
- корпус для 2-ох модулів зі стійками та отвором під RJ45 В5*Ш9*Д11см
- корпус для 3-ох модулів зі стійками та отвором під RJ45 - замовити
- ESP32-WROOM-32U 38pin - замовити
- ESP32-WROOM-32D 38pin - замовити
- PZEM (немає)
