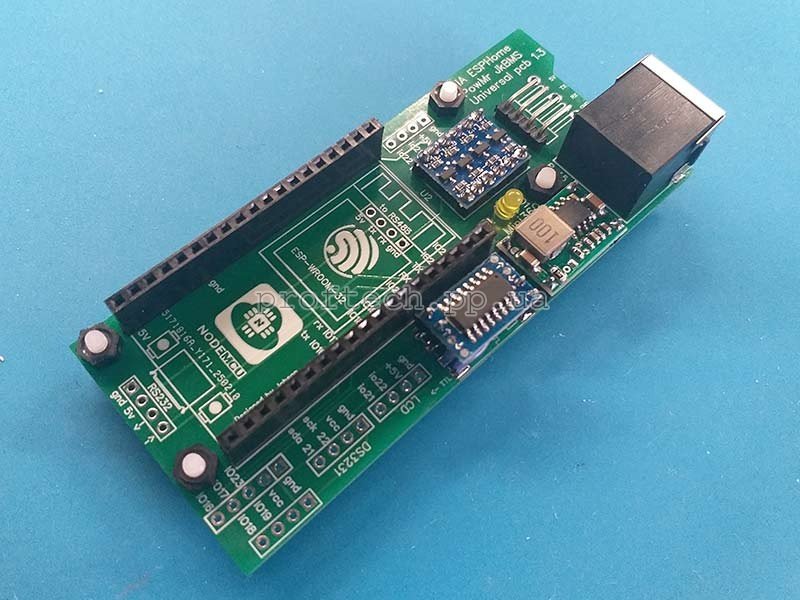

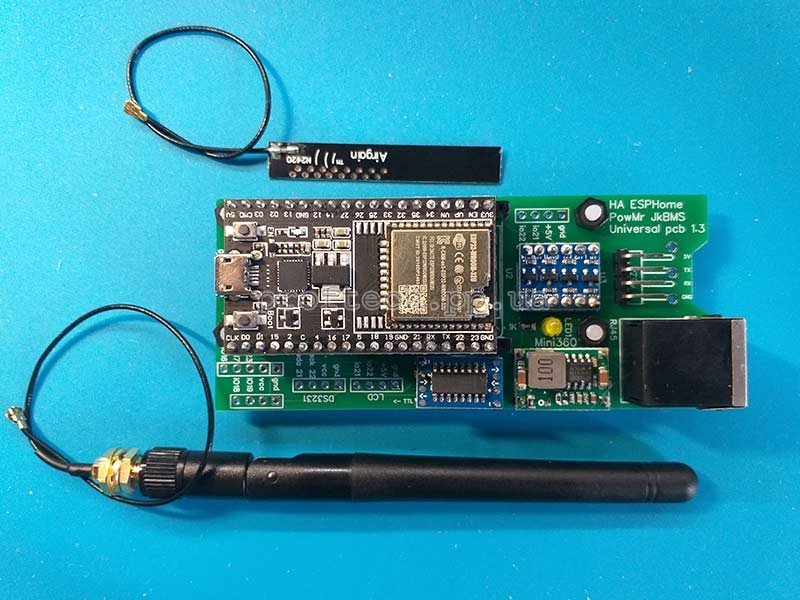

Зібрана плата модуля ESP32 для підключення до ESPHome та HA різних інверторів.
Інтерфейси:
- RS232 - RJ45 (1Tx, 2Rx, 4+12V, 8Gnd) tx_pin: GPIO16 rx_pin: GPIO17
- UART - PZEM (Tx, Rx, GND, 5V) tx_pin: GPIO01 rx_pin: GPIO03
- UART - BMS (Tx, Rx, GND) tx_pin: GPIO21 rx_pin: GPIO22
- ESP32 - 38pin
Живлення:
- основне: від інвертора через RG45 - 12В
- додаткове: від BMS (опція)
розмір плати 43*95мм
Пристрій підходить усім, хто має сервер HomeAssistant і хоче підключити до нього гібридний інвертор, та володіє початковим досвідом використання EspHome.
Інформація з інтеграціі різних гібридних інверторів до ESPHome:
- PowMr - github.com/odya/esphome-powmr-hybrid-inverter
- Easun, ISolar-github.com/syssi/esphome-smg-ii
- Voltronic - github.com/syssi/esphome-votronic
- PipSolar - github.com/syssi/esphome-pipsolar
- APC UPS - github.com/syssi/esphome-apc-ups
- Налаштування ESPHome - dou.ua/forums
Додаткова комплектація та опціі:

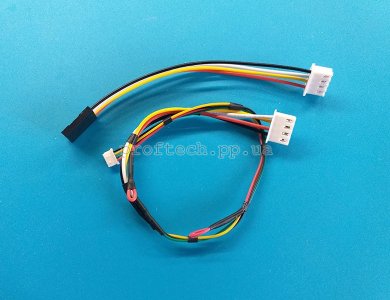

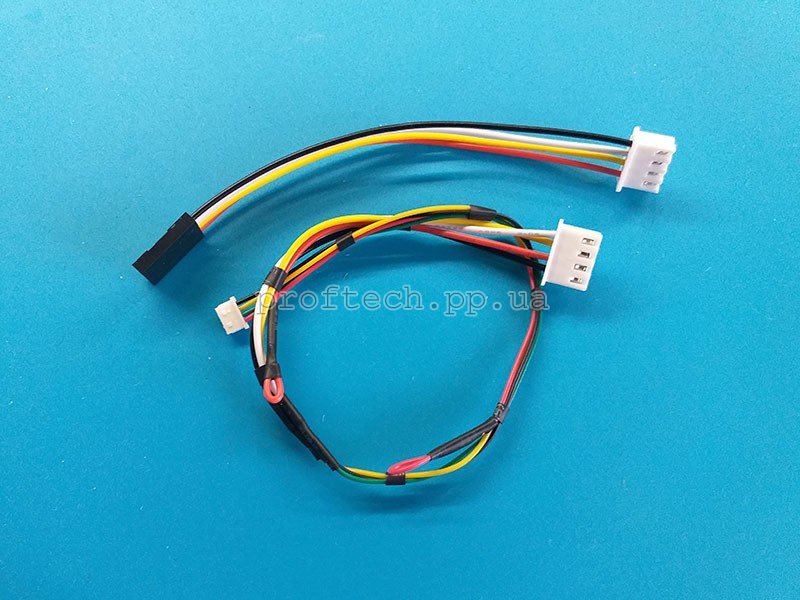

- шлейф підключення pzem-004t
- шлейф підключення JK-BMS UART з роз'ємами JST1.25-4P та XH2.54-4P
- варіант плати модуля з живленням від BMS 24В
- универсальна модифікація 23мм + 25мм (додаткова контактна планка)

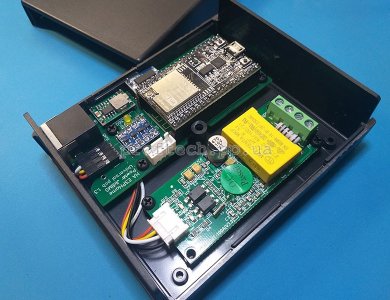

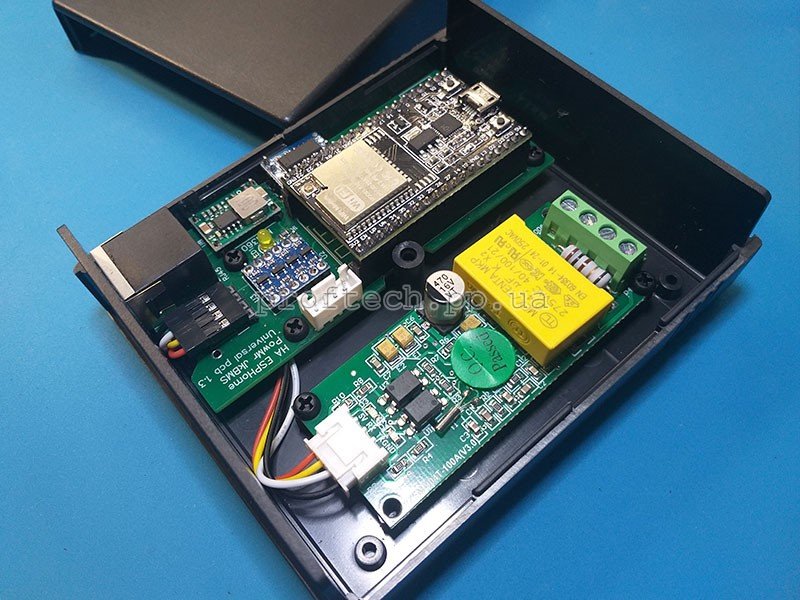

- корпус для 2-ох модулів зі стійками та отвором під RJ45 В5*Ш9*Д11см
- корпус для 3-ох модулів зі стійками та отвором під RJ45 - замовити
- ESP32-WROOM-32U 38pin - замовити
- ESP32-WROOM-32D 38pin - замовити
- PZEM (немає)
*зовнішній вигляд плати модуля може дещо відрізнятись від фото без зміни функціоналу
