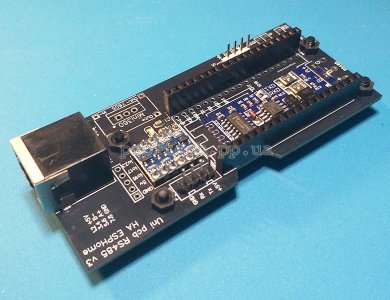

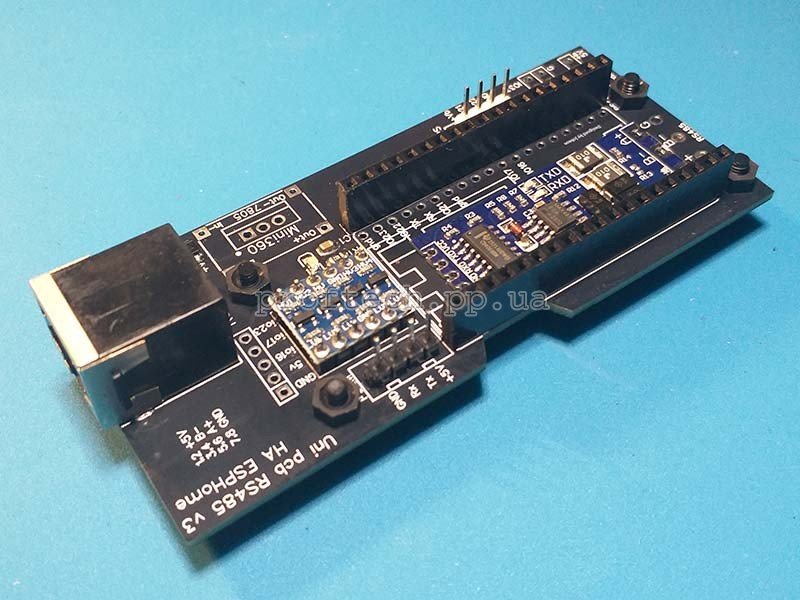

Зібрана плата модуля ESP32 для підключення інвертора до ESPHome та HA через RS485

Інтерфейси:

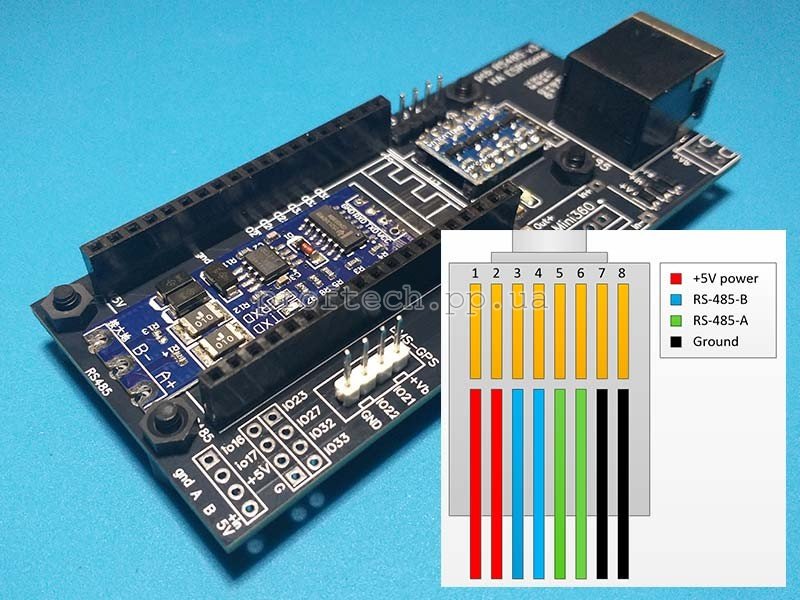

• RS485 - RJ45 (1,2 +5V; 3,4 B-; 5,6 A+; 7,8 GND)tx_pin: GPIO25  rx_pin: GPIO26
• UART - PZEM (Tx, Rx, GND, 5V) tx_pin: GPIO01 rx_pin: GPIO03
• UART - BMS(Tx, Rx, GND) tx_pin: GPIO21 rx_pin: GPIO22
• ESP32 - 38pin

Живлення:

1. основне - від інвертора через RG45 / USB - 5В
2. додаткове - від BMS - 12В або 24В(опція)
3. через DC перетворювач (якщо напруга батареї більше 12/24В)

• На платі є контактна пощадка RS485 для підключення дроту з USB роз'ємом
  Розмір плати 43*95мм

Пристрій підходить усім, хто має сервер HomeAssistant і хоче підключити до нього гібридний інвертор, та володіє початковим досвідом використання EspHome.

Інформація з інтеграціі інверторів, mppt та bms до ESPHome:

• Must - github.com/vladyspavlov/esphome-must-inverter
• Growatt - github.com/klatremis/esphome-for-growatt
• Deye - github.com/klatremis/esphome-for-deye
• Solis - github.com/hn/ginlong-solis
• Epever MPPT - devices.esphome.io/devices/epever_mptt_tracer_an
• PACE BMS - github.com/syssi/esphome-pace-bms
• Налаштування ESPHome - dou.ua/forums
• Modbus Controller - esphome.io

Додаткова комплектація:

• DC перетворювач 12/24В -> 5В

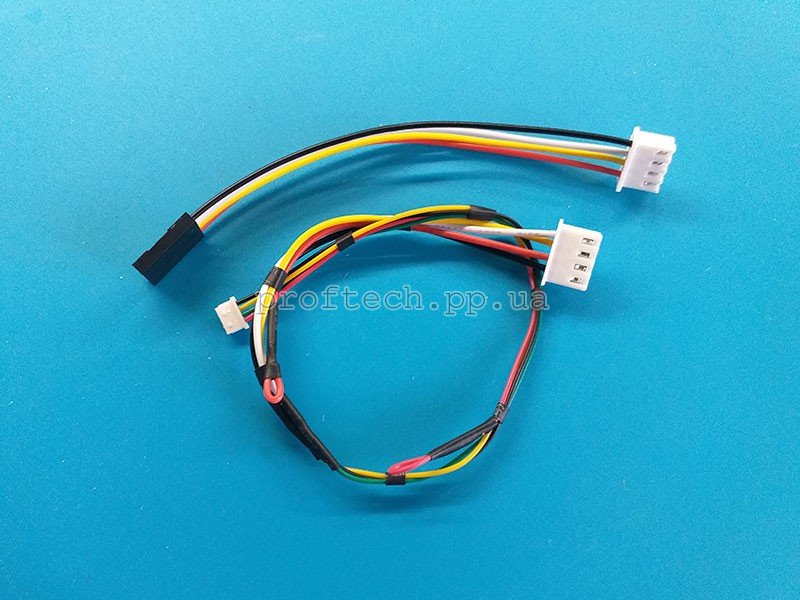

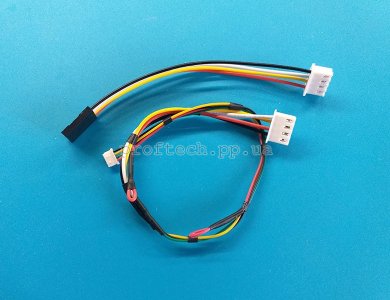

• шлейф підключення pzem-004t
• шлейф підключення JK-BMS UART з роз'ємами JST1.25-4P та XH2.54-4P
• универсальна модифікація 23мм + 25мм (додаткова контактна планка)
• корпус для 2-ох модулів зі стійками та отвором під RJ45 В5*Ш9*Д11см
• корпус для 3-ох модулів зі стійками та отвором під RJ45 - замовити
• ESP32-WROOM-32U 38pin - замовити
• ESP32-WROOM-32D 38pin - замовити
• PZEM (немає)

*зовнішній вигляд плати модуля може дещо відрізнятись від фото без зміни функціоналу

Перейти до опису модуля ESPHome
